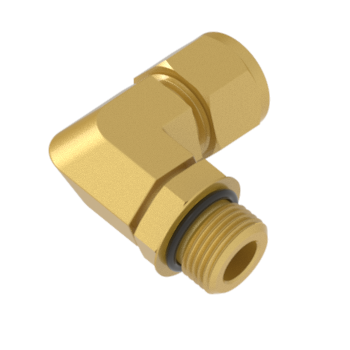

CSLA32-32U-BRAS Sae Ms Male Elbow Adjustable

Model: CSLA32-32U-BRAS

Request Quote Quantity

Product Details

Additional Information American Bureau Shipping Certificate No. 00-3K50288-X, Lloyd's Register Certificate No. 01/10075, Germanischer Lloyd Certificate No. 57798-91 HH, DET Norske Veritas Certificate No. P-9100
Tube O.D. (in) 2
Tube O.D. (mm) 50.80
Dimension L (mm) 107.18
Material Brass
Series CSLA
Dimension A (mm) 67.56
Dimension B (mm) 62.73
Dimension K (mm) 80.26
Dimension l (mm) 69.85
Dimension l₁ (mm) 16.76
Min. d (mm) 45.97
Pipe Thread ISO Tapered|ISO Parallel|NPT|Unified Screw
Type Connects Fractional Tube to SAE/ MS Straight Thread Boss
Width Across Flat (H) (mm) 76.20
Width Across Flat h (mm) 69.85
Quality System Certificates ISO 9001 Certificate No. GQC 212, ASME Sect II (MO) Certificate No. QSC 584
Dimension L₁ (mm) 71.62
Width Across Flat (H) (in) 3
Width Across Flat h (in) 2 3/4
Width Across Flat h₁ (in) 2 3/4
Width Across Flat h₁ (mm) 69.85
Straight Thread (in) 2 1/2-12
O-Ring Uniform Size -932
Documentation
PDF H-200TF.pdf
